心电图机常见故障及维修
2023-10-26 12:00:00

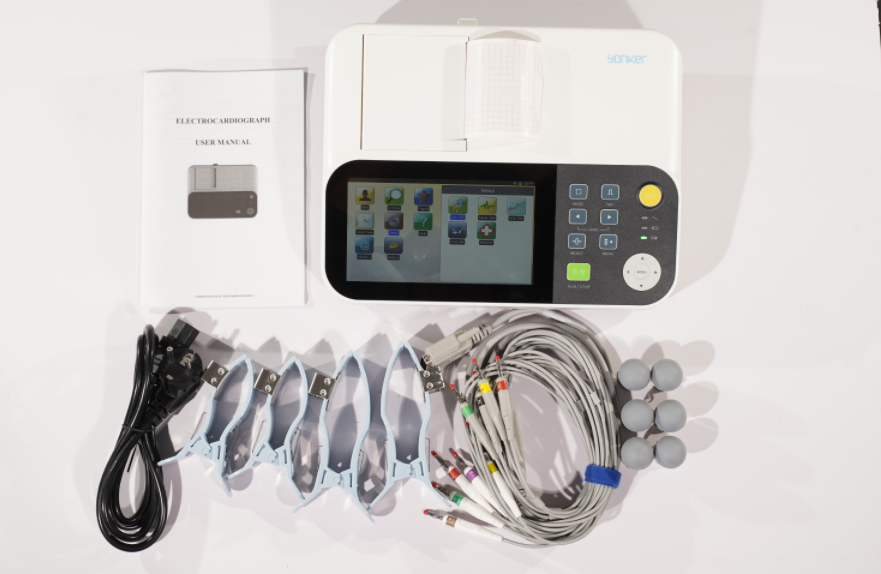

  心电图机是临床诊断和科研常用的医疗电子仪器,可将心脏活动时各个心动周期心肌细胞产生的生物电信号自动记录下来。目前常见的有静态心电图机、动态心电图机以及永康医疗研发的移动心电设备。下面来看看心电图机常见的故障及维修。




  一、干扰

  心电图机处于工作状态下,走纸记录时,会出现各种频率的干扰波形。

  产生原因有:机件接触不良、接地有故障、附近有强电磁场等,检查各连接线,排除附近干扰后故障可消除。

  二、抖动心电图机的导联选择开关置于“0”(1mV)位时,热笔描记出不规则的波形,就是抖动。

  产生原因有:交直流电源电压不稳定,引起放大器各级工作点的变化;热笔压力调整不合格,热笔与记录器的固定螺丝松动、热笔过脏或磨损等;放大器中的元件变质失效,电位器接触不良,印刷版插头插座接触不良,元件和管脚虚焊。

  三、线性不好

  热笔在不同位置,记录的1mV电压矩形波幅值相差较大,即为线性不好。

  产生原因有:热笔机械零件不好、记录器故障、功率放大器的工作点未调好等。

  四、阻尼不正常

  1mV电压矩形波出角过大或圆角,就是欠阻尼或过阻尼现象。过阻尼产生原因有:笔压太重、笔温过低、阻尼电路的电位器调节不当、笔架太低或太高。欠阻尼产生原因有:笔压太轻、笔温过高、阻尼电路的电位器调节不合适、记录器失磁。

  五、灵敏度过低

  在10mm/1mV灵敏度节时,调节灵敏度电位器达不到10mm/1mV。产生原因主要有:供电交流电源电压过低、机内的直流稳压电路有故障、放大器中的晶体管、集成块或阻容元件变质、放大器的工作点不对、记录器线圈局部短路。

  六、波形失真

  产生原因:阻尼调节不当或阻尼电路有故障、记录器线性差、阻容耦合电容变质、肌电干扰抑制网络和50Hz抑制网络的元件变质、输入平衡电阻脱落、隐断或电阻变质、电压放大器和功率放大器的工作点调整不合适、走纸推动装置有故障引起走纸速度误差过大。

  七、电池组无法充电

  镉镍电池是一种可以反复充电的电池,一般可充放300~500次,额定电压为1.25V,终端电压1.1V。

  出现无法充电有如下原因:充电电路的输出开关未放在充电位置、电池组的引线脱落、充电次数达到额定次数电池失效、电池组的一只或几只电池已变质、充电电路有故障、机内电源电路有问题。

  八、保险丝烧断

  产生原因:变压器的初次级线圈中有的因绝缘不好引起短路、机内电源有短路、稳压电路中大功率的调整管对地绝缘不良或短路。因设备的一些问题不能通过目测或一般性检查发现从而影响检测的准确度,致使图形突变,进而对患者病情判断陷入误区,所以应定期对心电图机进行计量检定。
