心电图机的分类及维护保养
2023-10-27 12:00:00

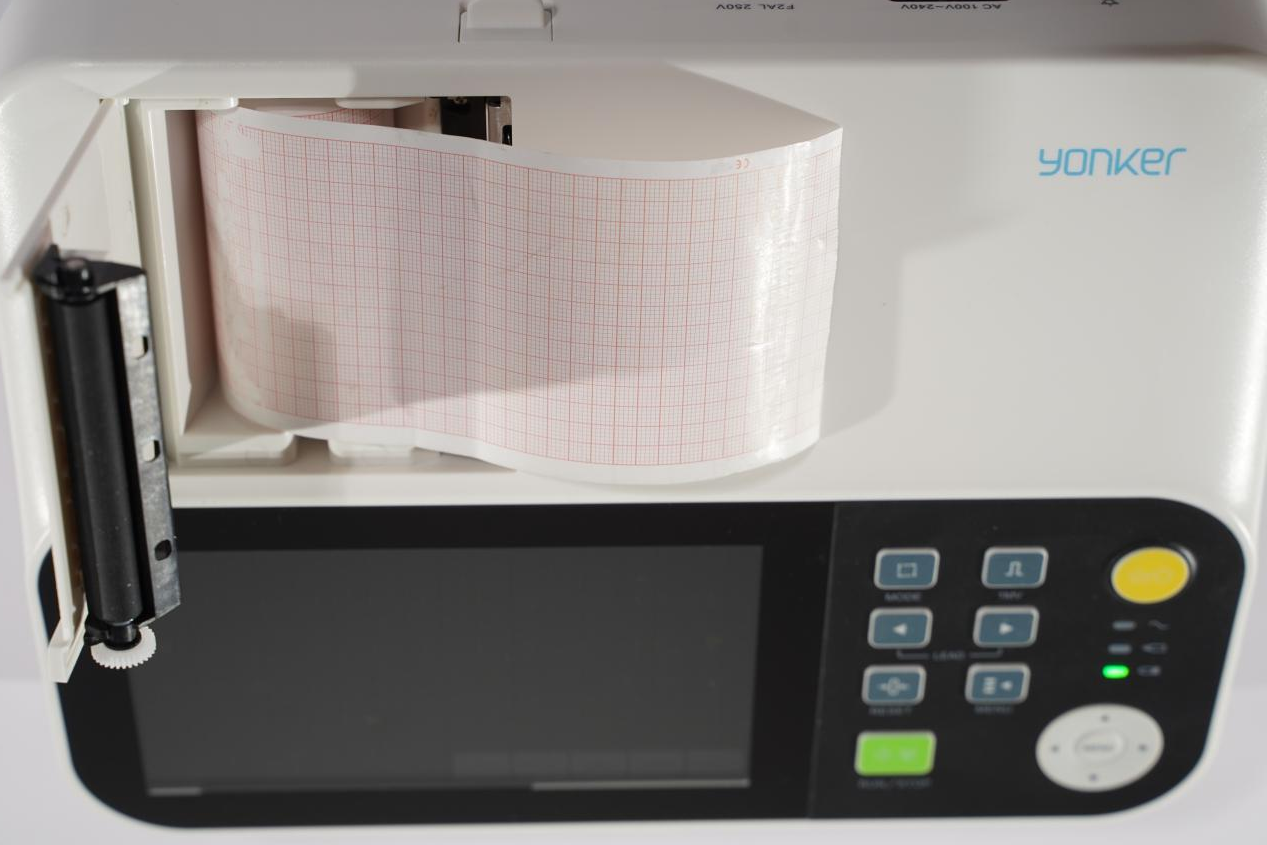

心电图机是临床诊断和科研常用的医疗电子仪器,可将心脏活动时各个心动周期心肌细胞产生的生物电信号自动记录下来。目前常见的有静态心电图机、动态心电图机

临床上应用较普遍的为静态心电图机,本期将重点介绍静态心电图即普通心电图。

1、心电图机分类

按照设备的功能可分为图形描记普通式心电图机(模拟式心电图机)和图形描记与分析诊断功能心电图机(数字式智能化心电图机)。

按照记录器输出道数划分为:单道、三道、六道和十二道心电图机等。

2、心电图的读取






心电图是从体表记录的心脏电位随时间而变化的曲线。它可以反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化。在心电图记录纸上,横轴代表时间,当标准走纸速度为25mm/s时,每1mm 代表0.04s;纵轴代表波形幅度,当标准灵敏度为10mm/mV时,每1mm代表0.1mV。如果走纸速度为每秒50mm/s时,则此时每一小格代表0.02秒;电压的定标如减半为5小格,则此时每一小格代表0.2mV,但这是在特殊情况下使用的。



正常心电图数值:

P波:0.2mV

Q波: 0.1mV

R波:0.5~1.5mV

S波:0.2mV

T波:0.1~0.5mV

P-R间期:0.1~20.2S

QRS间期:0.06~0.1s

S-T段:0.12~0.16s

P-R段:0.04~0.8s

3、导联线的连接方式

肢体导联连接方法

右上肢红色RA

左上肢黄色LA

右下肢黑色RF

左下肢绿色LA

胸前导联连接方法

V1 :红色-胸骨右缘第四肋间

V2 :黄色-胸骨左缘第四肋间

V3 :绿色-位于V2与V4连线中点

V4 :棕色-左锁骨中线第五肋间

V5 :黑色-左腋前线第五肋间与V4平行

V6 :紫色-左腋中线第五肋间,与V4、V5平行

4、心电图机维护保养

①每天做完心电图描记后,应保持电极清洁。铜合金制成的电极如果出现锈斑,可用细砂纸擦掉锈斑后,再用生理盐水浸泡一夜,使其表面形成性能稳定的薄膜。镀银的电极则用水洗净擦干即可,避免擦伤镀银层。

②导联电缆的芯线或屏蔽容易折断损坏,特别是靠近两端的接头处,切忌用力牵拉或扭曲,收藏时应盘成直径较大的圆环或悬挂,避免过度扭曲或锐角折叠。

③交直流两用的心电图机,应按说明及时充电,以延长电池使用寿命。

④心电图机应避免高温、日晒、受潮、尘土或撞击,用完盖好防尘罩。

⑤定期打开机盖进行除尘、去湿和进行检查。 及时清除电路板中的灰尘,保证机器内部干燥,避免因为潮湿或者灰尘造成短路,损坏电路板。
